GÜLLÜBAG HES



A | a

TANIM:

  • Erzurum ili sınırları içerisinde
  • İspir ilçesinin 6 km doğusunda
  • Çoruh nehri üzerinde

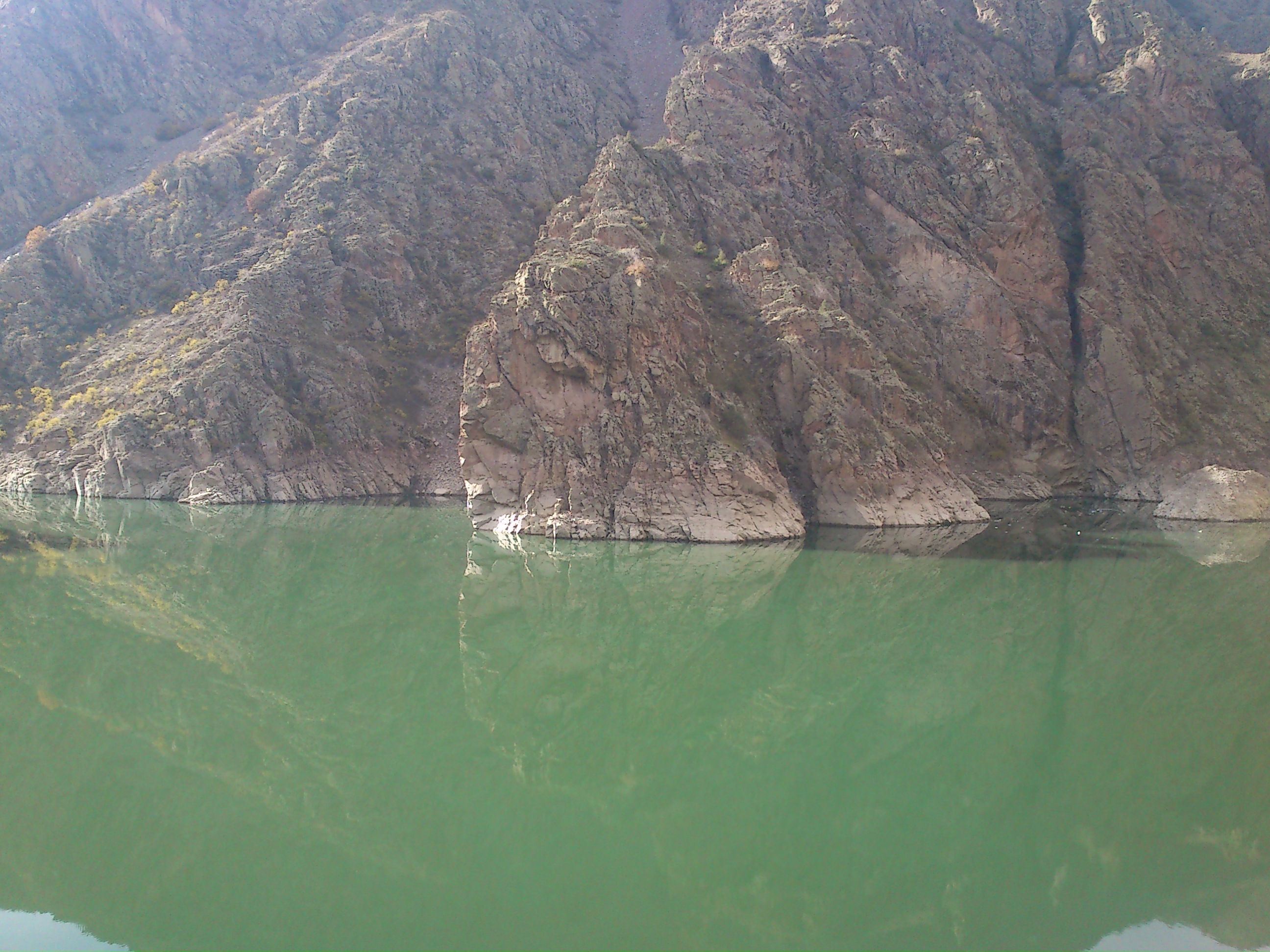

REZERVUAR:

  • Minumum işletme seviyesi : 1133 m
  • Maksimum işletme seviyesi: 1147 m
  • Toplam depolama kapasitesi: 20,75 hm³
  • Aktif depolama kapasitesi: 11,33 hm³

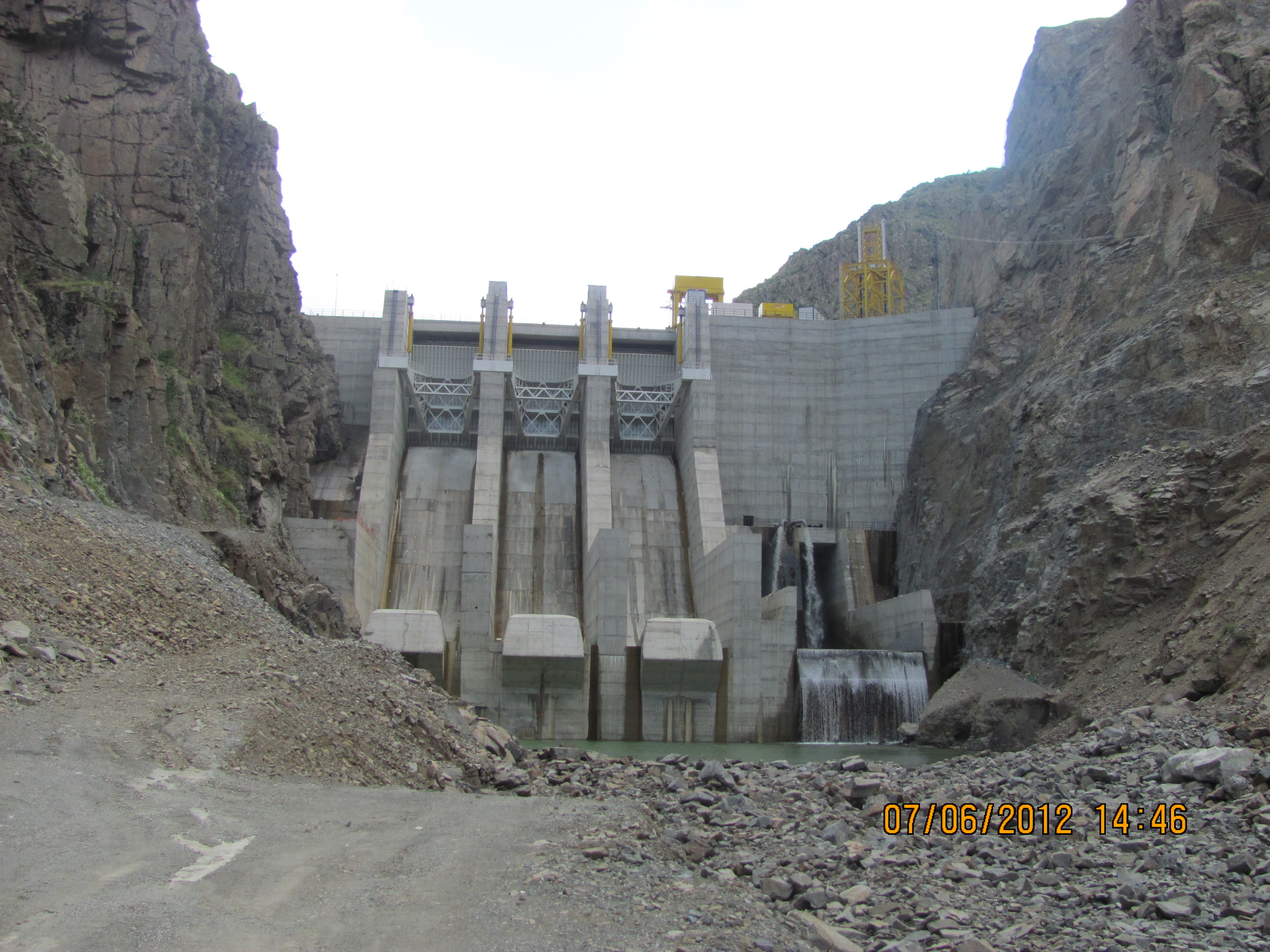

BARAJ:

  • Tipi: Silindirle sıkıştırılmış beton / RCC
  • Kret Uzunluğu: 92 m
  • Talveg kotu: 1090 m
  • Talvegden yükseklik: 61,50 m
  • Temelden Yükseklik: 71,50 m


ENERJİ TÜNELİ:

  • Tipi: Dairesel
  • Tasarım Kapasitesi: 113 m³/sn
  • Tünel çapı: 6m
  • Tünel Uzunluğu: 3246,55 m


CEBRİ BORU:

  • Çapı: 5.00m / 2.60 m
  • Uzunluğu: 118,31 m


DENGE BACASI:

  • Tipi: Dairesel
  • Üst kotu: 1172.00 m
  • Taban kotu: 1100.50 m
  • İç çapı: 17.00 m

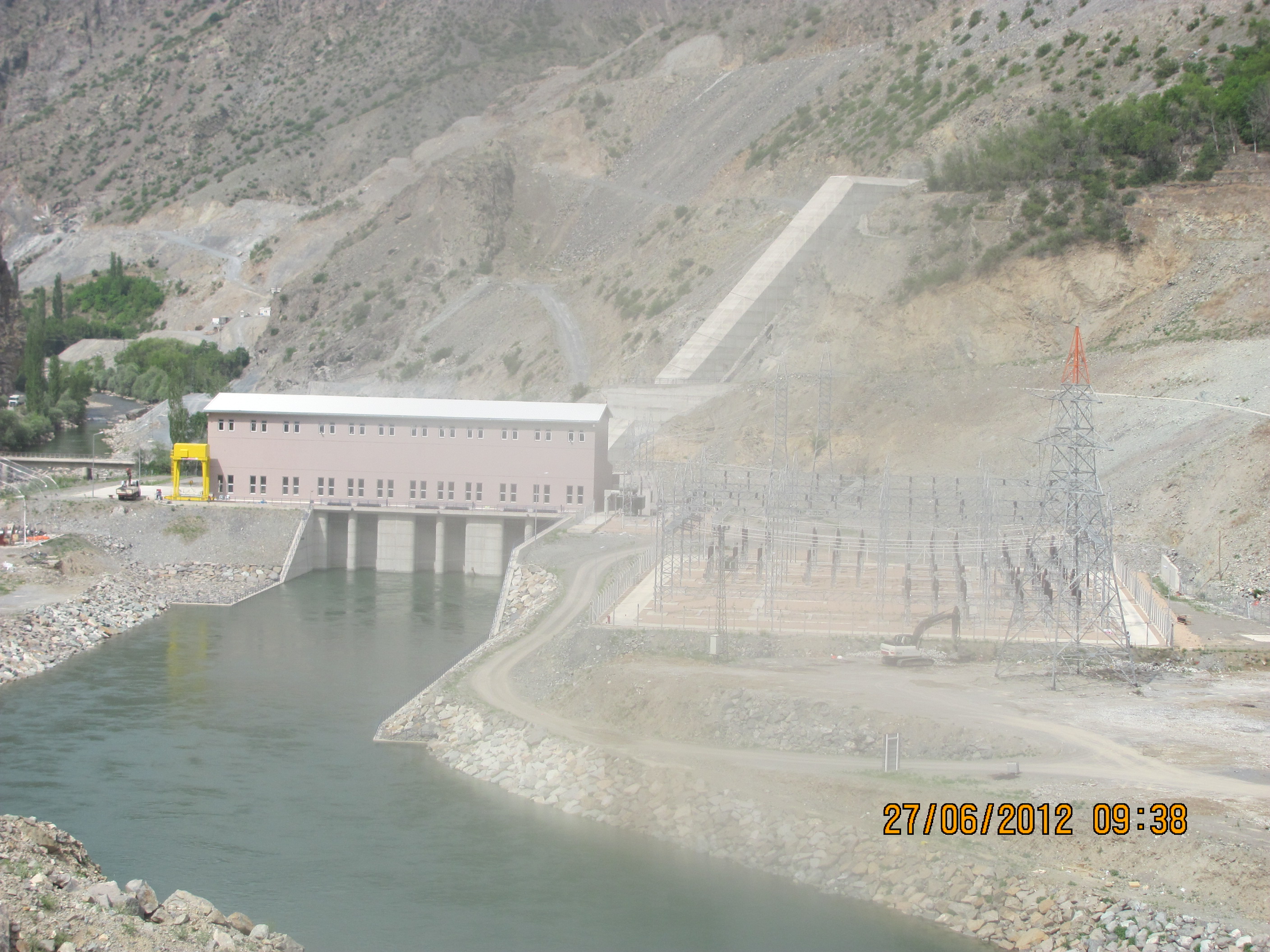

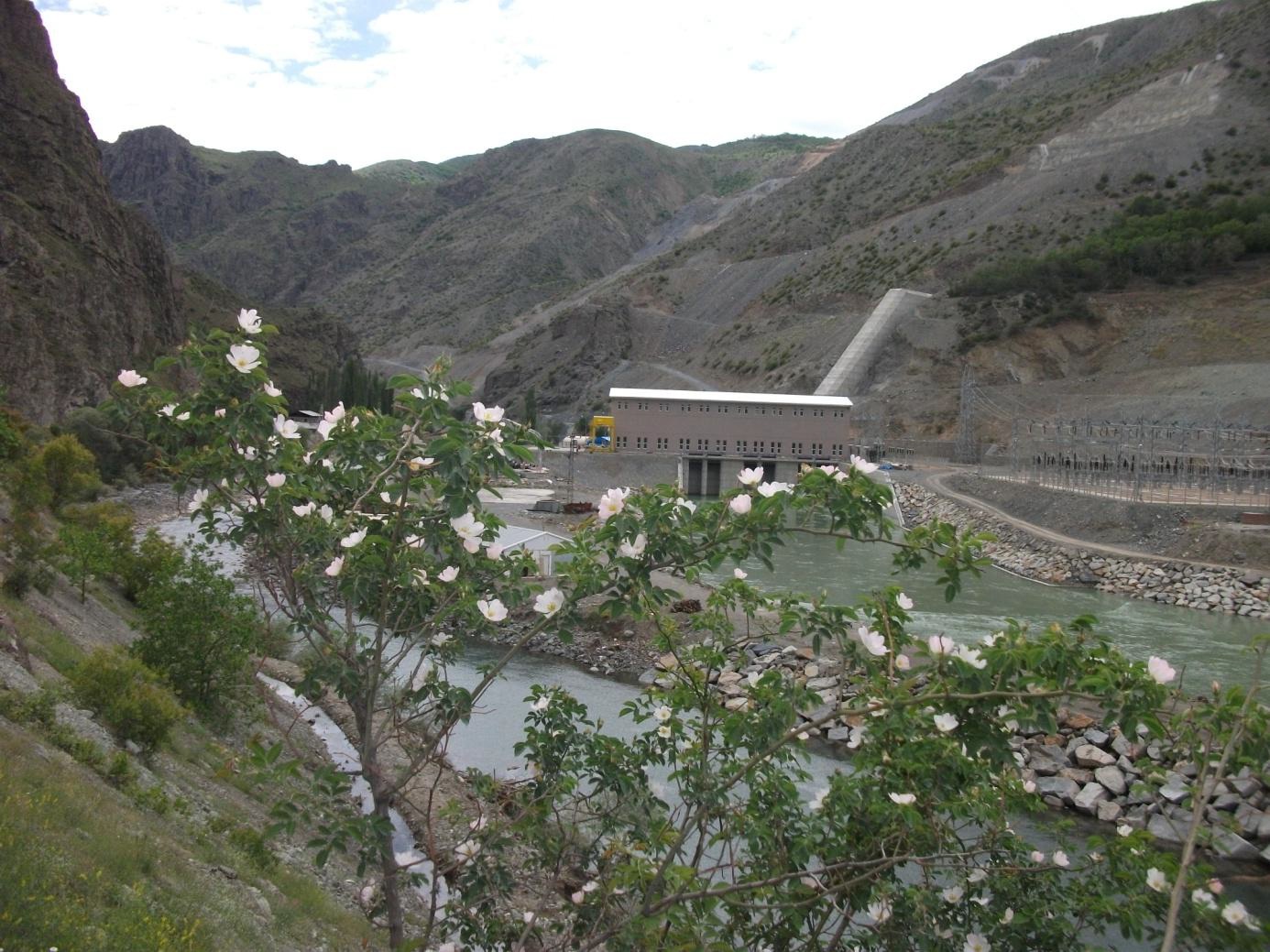

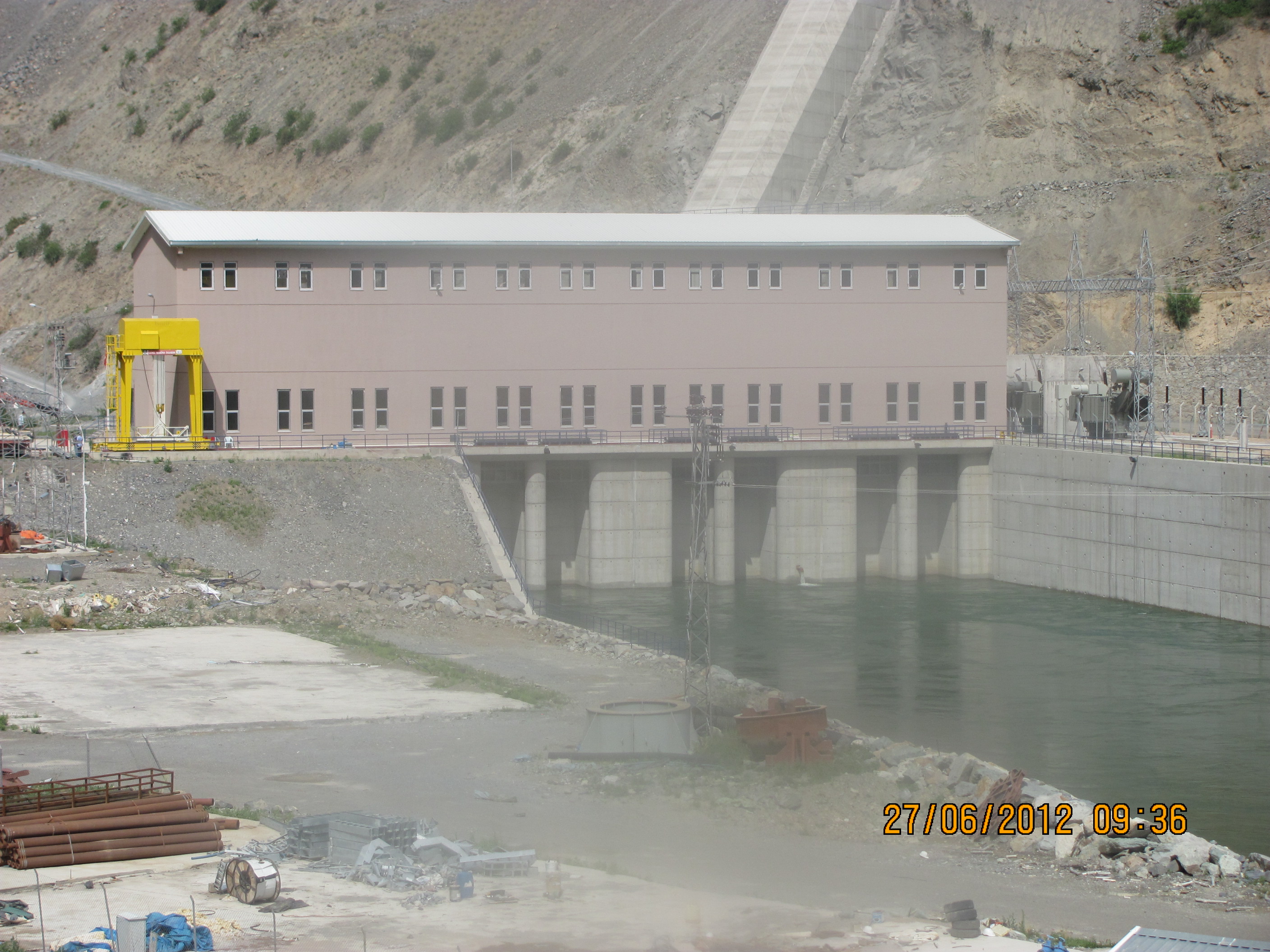

SANTRAL BİNASI:

  • Tipi: Yarı gömülü
  • Kurulu güç: 96 MW
  • Kuyruk suyu kotu: 1042.00 m
  • Proje debisi: 113 m³/sn


TÜRBİNLER:

  • Tipi:Düşey eksenli Francis
  • Adeti: 3
  • Devir sayısı: 272,72 devir /dak.



GENERATÖRLER:

  • Tipi: Düşey eksenli, çıkık kutuplu, 3 fazlı senkron
  • Adeti:3
  • Devir sayısı: 272,72 devir/dak
  • Güç: 3 X 38 MVA
  • Çıkış Gerilimi: 13,8 KV
  • Frekansı: 50 Hz


ŞALT SAHASI

  • Tipi: Açık tip
  • Gerilim seviyesi: 154 kV


ENERJİ ÜRETİMİ

  • Yıllık Enerji Üretimi: 313,90 GWh


Lokasyon: Erzurum-İspir

Havza-Nehir: Çoruh

Kurulu Güç: 96 MWe

Baraj Tipi: RCC

Net Düşü: 97 m

İşletmeye Geçiş Tarihi: 23.03.2012

Yıllık Ort.Enerji Üretimi: 280 Gwh
