BAYRAMHACILI HES



A | a


TANIM:

  • Nevşehir ili sınırları içerisinde
  • Avanosilçesinin 18 km kuzey doğusunda
  • Kızılırmak nehri üzerinde


REZERVUAR:

  • Minumum işletme seviyesi: 975 m
  • Maksimum işletme seviyesi: 980 m
  • Toplam depolama kapasitesi: 215 hm³
  • Aktif depolama kapasitesi: 66 hm³


BARAJ:

  • Tipi: Ön yüzü beton kaplamalı kaya dolgu
  • Kret Uzunluğu: 820 m
  • Talveg kotu: 939 m
  • Talvegden yükseklik: 42,40 m
  • Temelden Yükseklik: 46,90 m


DERİVASYON:

  • Tipi: Dairesel
  • Tasarım Kapasitesi: 569 m³/sn
  • Tünel çapı: 7,5m
  • Tünel Uzunluğu: 525 m



CEBRİ BORU:

  • Çapı: 5,30m / 4,20 m
  • Uzunluğu: 110 m

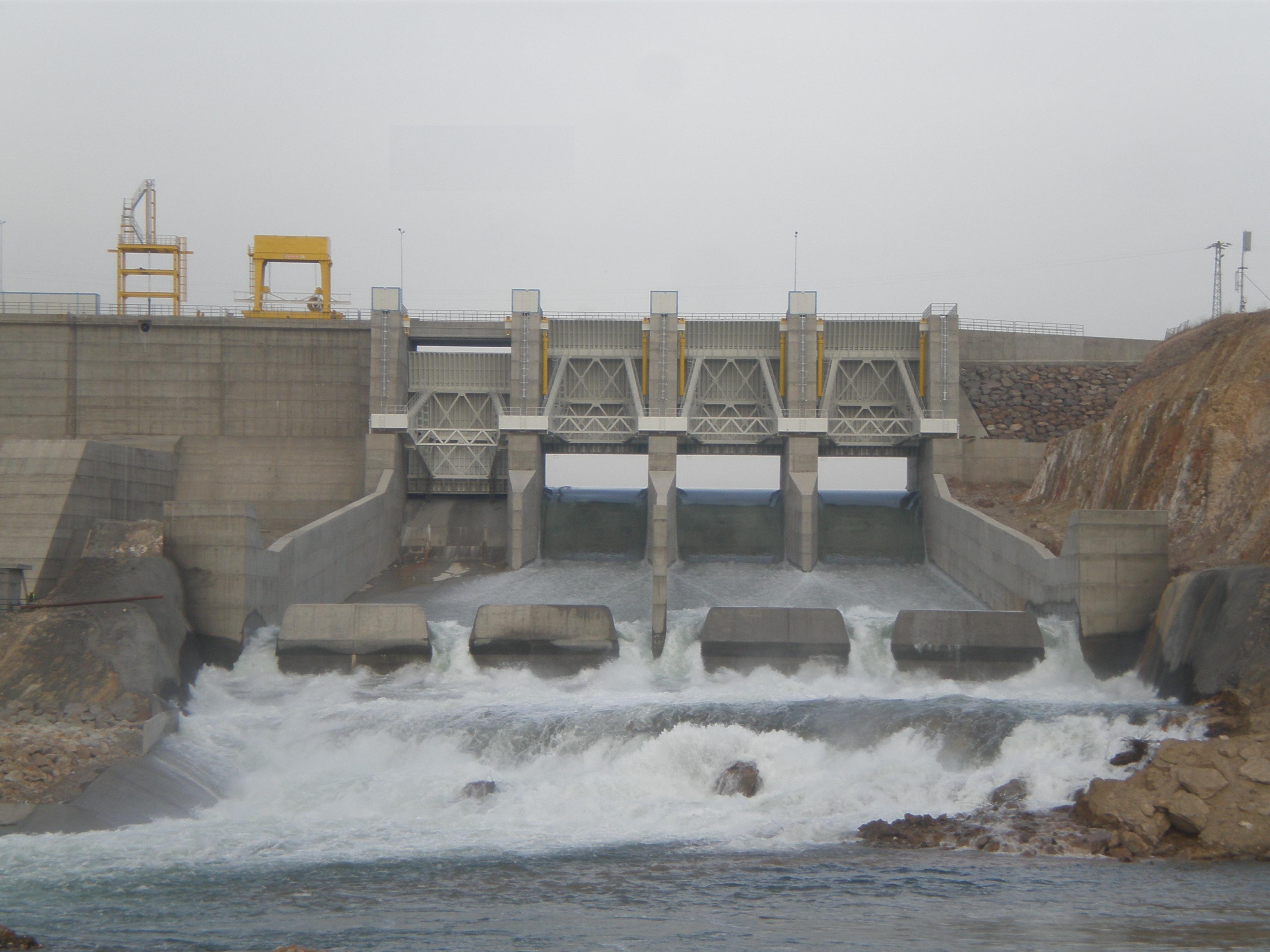

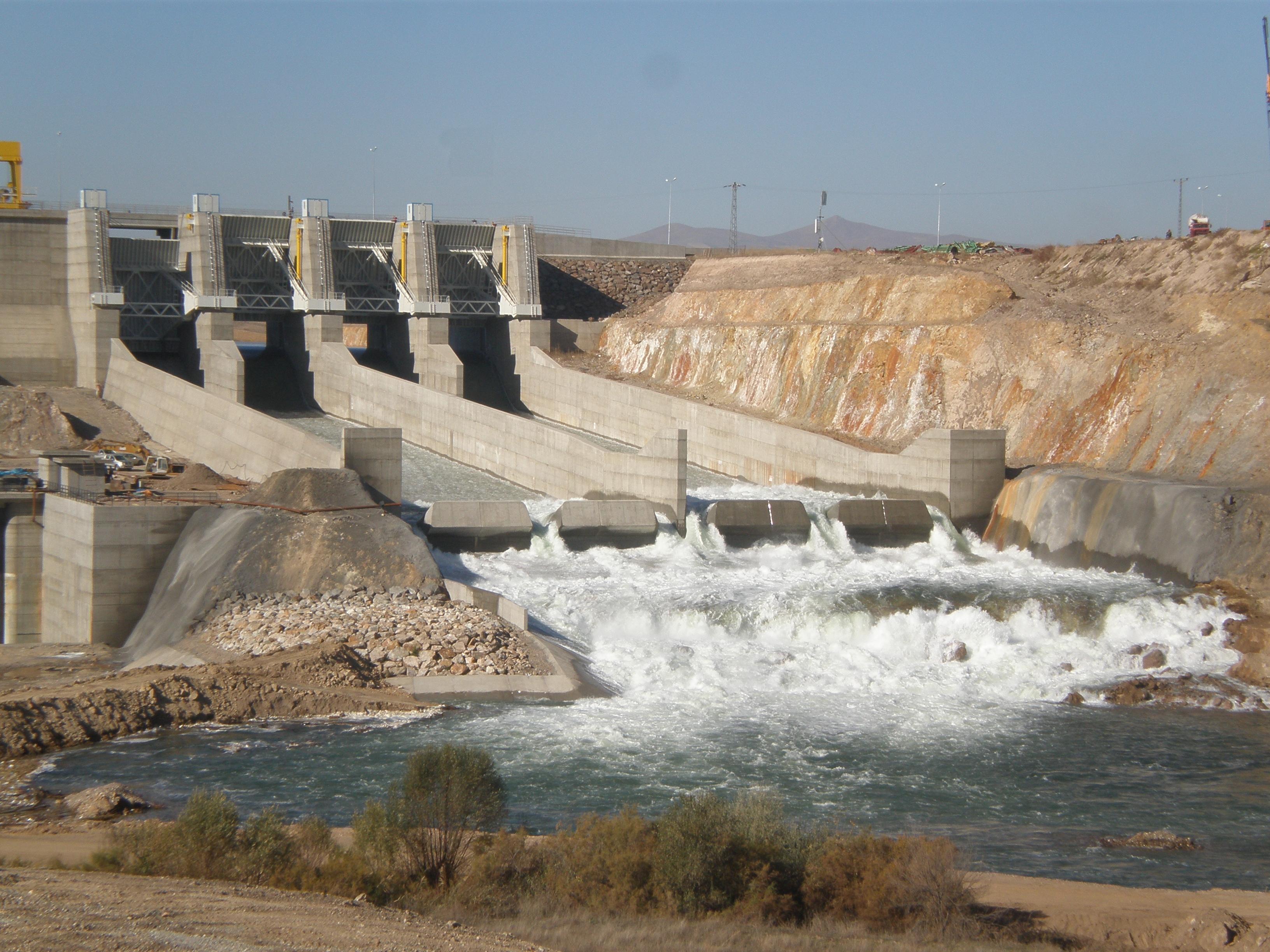

DOLUSAVAK:

  • Tipi: Radyal kapaklı, karşıdan alışlı, sıçratma eşikli
  • Eşik kotu: 965,00 m
  • Yaklaşım kanalı kotu: 960,50 m
  • Kapak sayısı: 4
  • Kapak boyutları: 12,00 m * 15,80 m

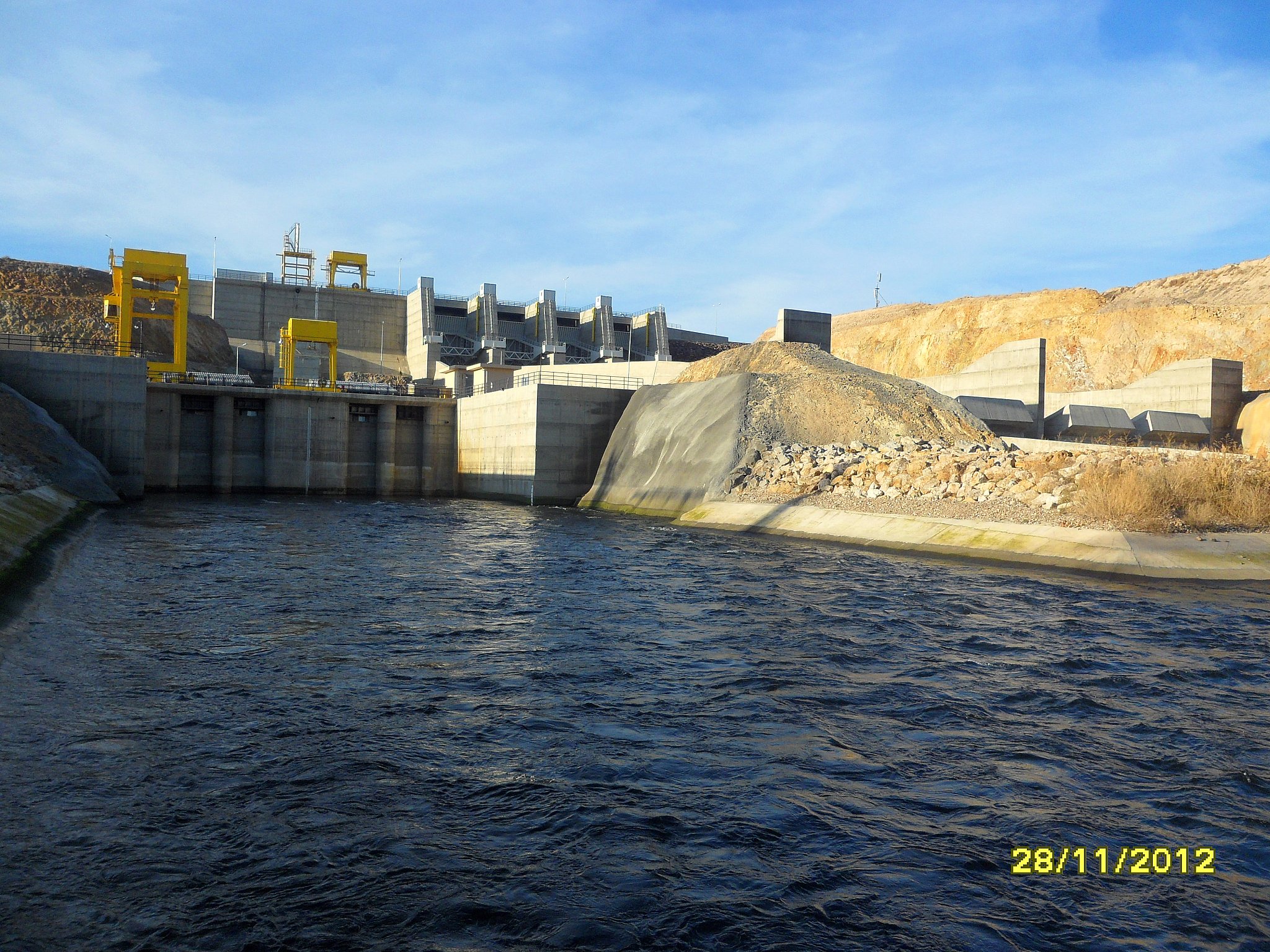

SANTRAL BİNASI:

  • Tipi: Gömülü
  • Kurulu güç: 47 MW
  • Kuyruk suyu kotu: 940,00 m
  • Proje debisi: 135 m³/sn


TÜRBİNLER:

  • Tipi:Düşey eksenli Kaplan
  • Adeti: 2
  • Devir sayısı: 250 devir /dak.


GENERATÖRLER:

  • Tipi: Düşey eksenli, çıkık kutuplu, 3 fazlı senkron
  • Adeti: 2
  • Devir sayısı: 250 devir/dak
  • Güç: 2 X 28,5 MVA
  • Çıkış Gerilimi: 10 kV
  • Frekansı: 50 Hz


ŞALT SAHASI:

  • Tipi: Açık tip
  • Gerilim seviyesi: 154 kV


ENERJİ ÜRETİMİ:

  • Yıllık Enerji Üretimi: 166,04 GWh




Lokasyon: Nevşehir-Avanos

Havza-Nehir: Kızılırmak

Kurulu Güç: 47 MWe

Baraj Tipi: Kaya Dolgulu(CFRD)

Net Düşü: 39 m

İşletmeye Geçiş Tarihi: 20.01.2011

Yıllık Ort.Enerji Üretimi: 166 Gwh
